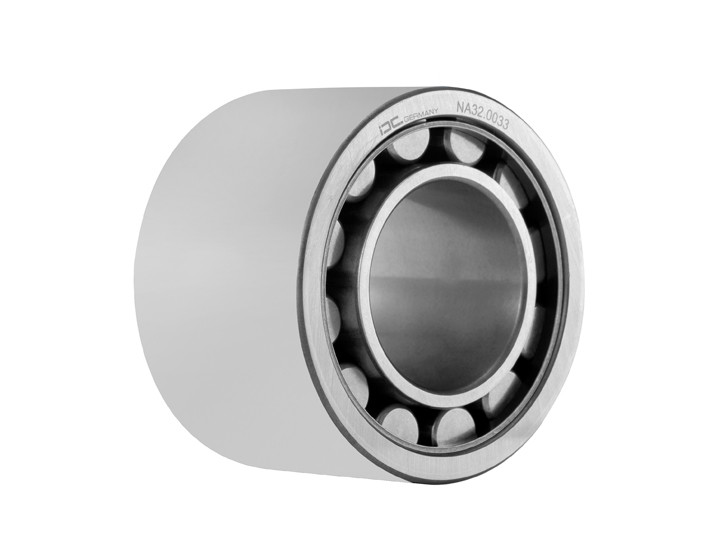

标准滚针轴承
(R)NA48 (R)NA49
(R)NA69 NKIS系列

滚针轴承设计

--(R)NA48 d= 110mm - 380mm
--(R)NA49 d= 10mm - 140mm
-- NKIS d= 15mm - 120mm
--(R)NA69 D= 12 - 95mm
--above d>30mm 2-row version


--两侧都带有挡边
--NA48 NA49 NKIS单列滚动体
--不带内圈的滚针轴承要求轴作为滚道
--工作温度为-20℃+120℃


订购热线:400-8077-119 点击下载产品规格书




标准滚针轴承 · 特点和优势


1、高径向载荷:滚针轴承是带有细圆柱滚子的轴承,能以较低的安装高度达到非常高的径向载荷能力。带挡边的滚针轴承只能承受径向载荷。组合型滚针轴承,包括一个角接触球轴承部分,支持轴向载荷。IDC轴承主要有带挡边的NA/NKIS系列和不带内圈的RNA系列,各系列都有带保持架、满针型及密封型三种结构。





2、径向结构紧凑:滚针轴承中的小滚子在减少旋转表面的摩擦方面非常有效。轴承与轴承滚道轴颈接触的大表面积创造了技术优势,目前由于机械产品已经发展到非常精细化的程度,滚针轴承具有径向结构非常紧凑的特点,能够在径向空间较小的机械产品中发挥出较好的功能优势。




3、设计小巧:滚针轴承因其小巧的设计可以承受相对较重的载荷。与广泛的轴承目录中的替代品相比,它们的尺寸也使它们更具成本效益。相比之下,滚针轴承也更紧凑,轴承直径与轴直径之间的差异更小。






标准滚针轴承 · 产品参数表

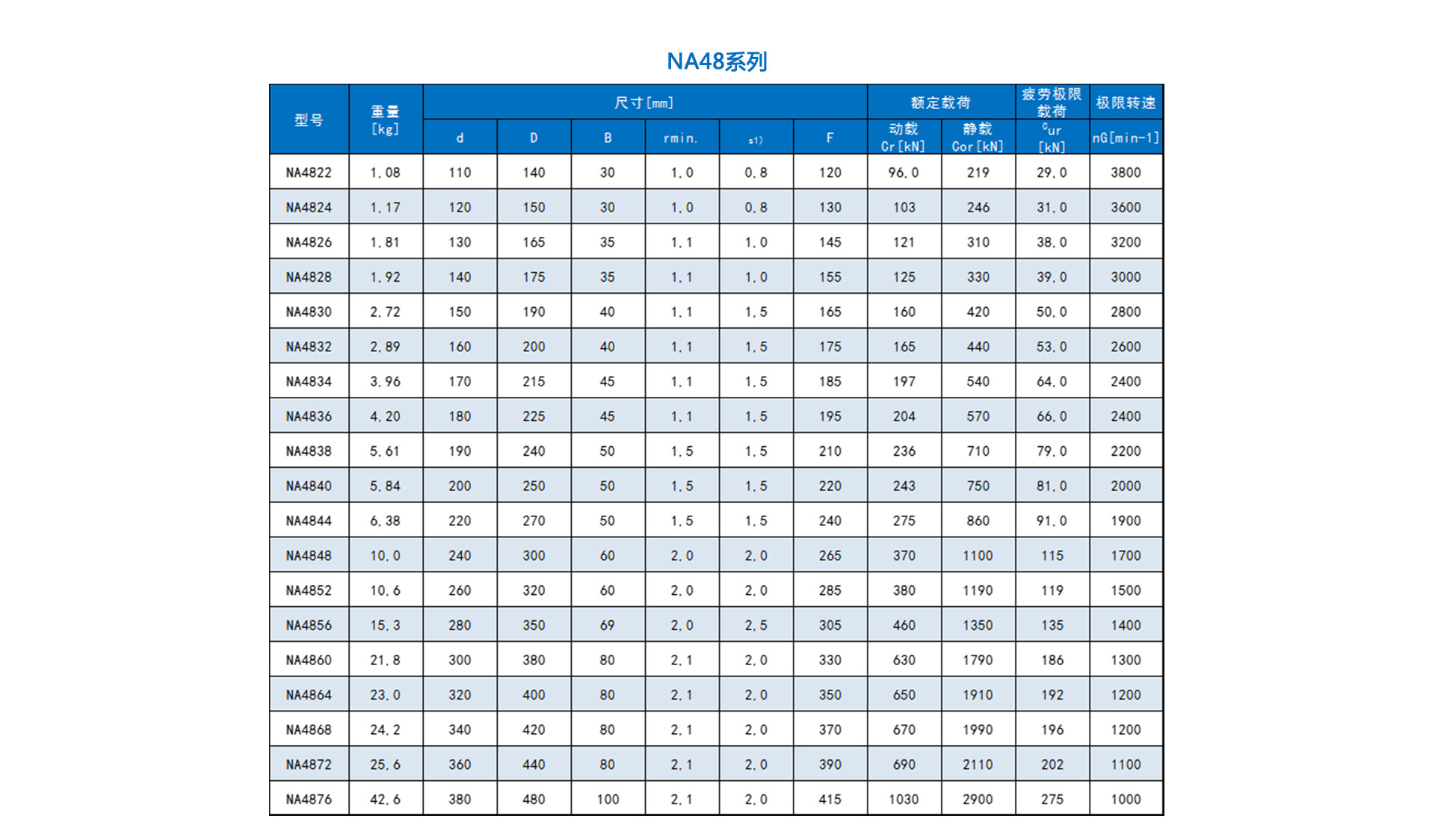

标准滚针轴承-NA48系列-产品参数表

标准滚针轴承-NA49系列-产品参数表

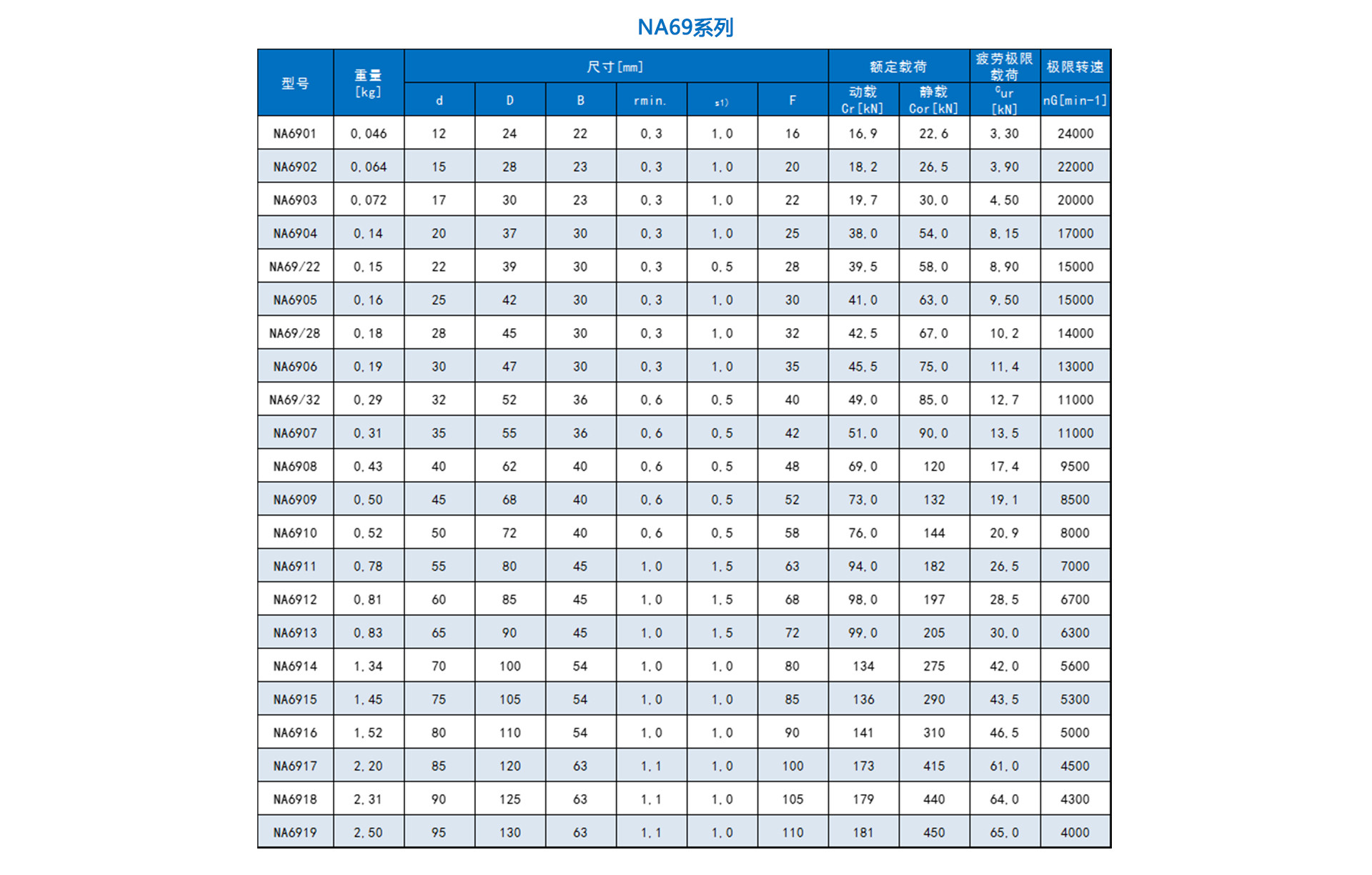

标准滚针轴承-NA69系列-产品参数表

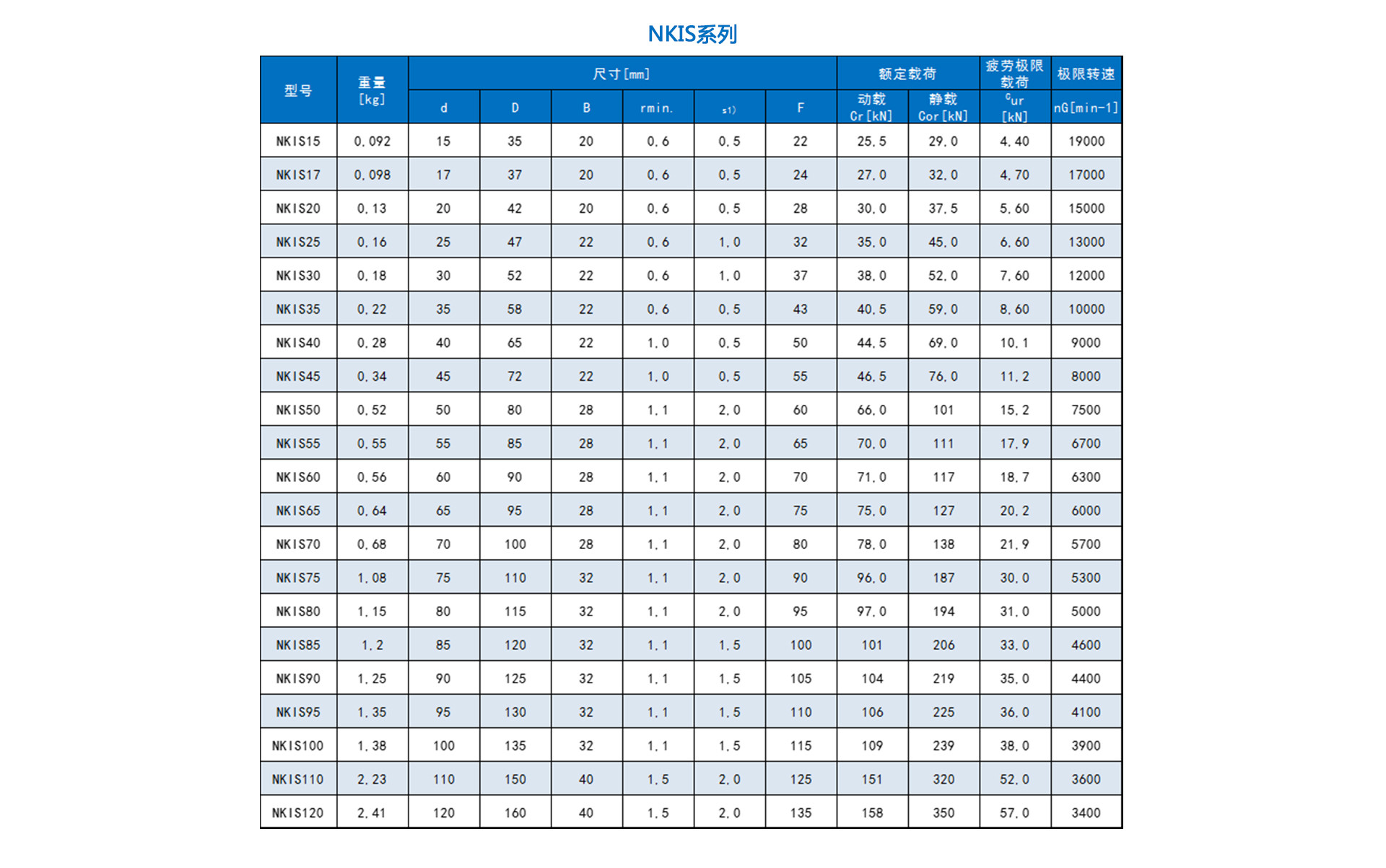

标准滚针轴承-NKIS系列-产品参数表




标准滚针轴承 · 行业应用


滚针轴承的下游应用十分广泛,应用于工业自动化、高端装备、机器人、工程机械、减速机、液压传动系统、家用电器、电动工具、纺机、农林机械等领域。


1、电机领域:滚针轴承在各种电机设备中有着广泛的应用,如电动工具、电风扇、压缩机、发电机、空调等。滚针轴承能够承受高速旋转和高负载,提高了电机的效率和性能。


2、航空航天领域:滚针轴承在航空航天设备中扮演着重要的角色,如发动机、液压系统、起落架等部位。滚针轴承能够承受高温、高速、高压和复杂的环境条件,确保了航空航天设备的安全性和可靠性。


3、工业机械领域:滚针轴承在各种工业机械设备中广泛应用,如数控机床、印刷机、纺织机、食品机械等。滚针轴承能够承受高速旋转和重载,提高了工业设备的生产效率和精度。


4、医疗器械领域:滚针轴承在医疗器械设备中应用越来越广泛,如X光机、CT机、心脏手术机器人等。滚针轴承能够承受高精度和低摩擦力的要求,确保了医疗器械的精度和安全性。


5、其他领域:除此之外,滚针轴承在堆码设备、物流运输带、机器人手臂、振镜电机、闸阀、阀门电动执行器、高压清洗泵等行业也有着广泛的应用。








德国制造

  • 基于DIN标准的独立研发体系
  • 德国本土健全的轴承制造产业链
  • 先进的生产设备及成熟的生产工艺
  • 品质管理贯穿开发和制造每个环节

DIN标准

这一切铸就了
IDC轴承的德国品质
