轴承型号如何查找?照着这篇文章查,不难!

2023-07-21

平常客户问的最多的,就是轴承的型号查询。今天德国IDC轴承就用一篇文章详细介绍一下。

由于设备在使用中,轴承内外圈端面磨损或轴承抱轴后破坏性拆卸导致轴承型号无法辨认,在这个时候就需要重新确定轴承型号,以保证安装的正确或着是能够满足设备设计要求的轴承。轴承型号查找步骤如下:

1、首先确认轴承形式:根据现场的轴承目测其结构,首先测量轴承安装处的轴颈、轴承外圈安装处的轴承座内孔或轴承外圈的尺寸,现场拆卸下的轴承宽度这几个主要的定型尺寸。然后翻阅相关轴承手册,根据现场目测和轴承手册给出的轴承结构,相应的查询现场测量的轴承内径、外径、宽度有无与其一一对应的型号,此型号即所要查找的轴承型号。虽然轴承型号查找出来了,但是还要注意轴承厂家、国产或进口、国产新旧型号、精度等级,这些在型号上都有区别。

2、轴承在后缀字母上对相同轴承的不同处都进行了标示,如同是6210深沟球轴承,外圈上有止动槽轴承标注样式为6210N,一面带有防尘盖且外圈带有止动槽的标注样式为6210ZN,这些都要根据现场实际情况选择。

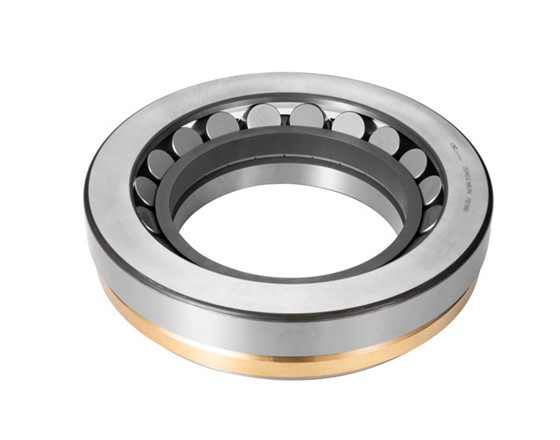

推力调心滚子轴承

3、对于不同厂家的轴承,结构相同,但标注不同;如同为6210深沟球轴承且两边带防尘盖各厂标注都有区别,国产新型号标注为6210-2Z,NSK公司标注为6210-ZZ,FAG公司标注为6210.2ZR,SKF公司标注为6210-2Z。

4、对于轴承由于以前国产轴承执行旧标号,因此,碰到以前的旧标号,我们就要对照现场尺寸,重新确定新的轴承型号。如6210深沟球轴承,旧的国产型号为210轴承;6210深沟球轴承且两边带防尘盖,国产新型号为6210-2Z,旧型号为250210轴承。

总之,对于使用的轴承,要根据工作状况、精度等级、转速要求、负载方向来查找和选用不同类型的轴承,根据进行选择,如我们在高速泵低速轴上使用的的滚动轴承相应的精度等级要求较高,保持架也应使用有色金属(铜合金)或塑料(酚醛树脂)。
