一些关于汽轮机轴承的知识——推力轴承和径向轴承

2023-07-12

汽轮机是轴承的常见应用行业之一,今天我们就来看看应用在汽轮机上的两种轴承——推力轴承和径向轴承。

推力轴承主要承担转子的轴向推力,确定转子在汽缸的轴向位置。

径向轴承在转子旋转时生成油膜,主要承担转子的质量和由于转子质量不平衡引起的离心力,并确定转子的径向位置。

一、推力轴承

推力轴承是用来专门承受轴向力的专用轴承,就是轴平行的方向力的轴承,也称作止推轴承。

推力球轴承是一种分离型轴承,轴圈、座圈可以和保持架、钢球的组件分离。轴圈是与轴相配合的套圈,座圈是与轴承座孔相配合的套圈,和轴之间有间隙;推力球轴承只能够承受轴向负荷,单向推力球轴承是只能承受一个方向的轴向负荷,双向推力球轴承可以承受两个方向的轴向负荷;推力球轴承不能限制轴的径向位移,极限转速很低,单向推力球轴承可以限制轴和壳体的一个方向的轴向位移,双向轴承可以限制两个方向的轴向位移。

推力滚子轴承用于承受轴向载荷为主的轴、径向联合载荷,但径向载荷不得超过轴向载荷的55%。与其他推力滚子轴承相比,此种轴承摩擦因数较低,转速较高,并具有调心性能。

29000型轴承的滚子为非对称型球面滚子,能减小滚子和滚道在工作中的相对滑动,并且滚子长、直径大,滚子数量多,载荷容量高,通常采用油润滑,个别低速情况可用脂润滑。在设计选型时,应优先选用。

80000型推力圆柱滚子轴承、90000型推力圆锥滚子轴承和AXK型推力滚针轴承,可以承受单向的轴向载荷,它比推力球轴承的轴向载荷能力大得多,并且刚性大、占用轴向空间小。推力圆柱滚子轴承和推力滚针轴承适用于转速低的场合,推力圆锥滚子轴承转速稍高于推力圆柱滚子轴承。

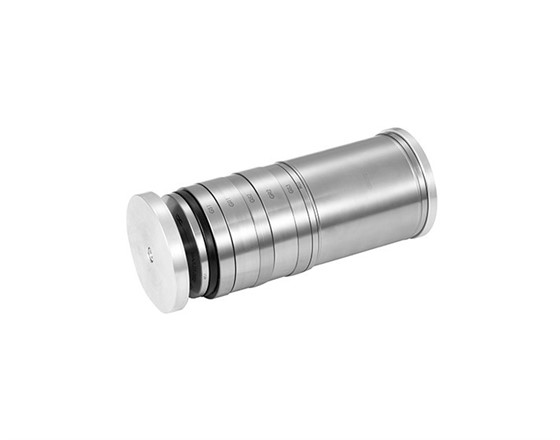

串列推力轴承

二、径向轴承

径向轴承是主要承受径向力的轴承。

轴被轴承支承的部分称为轴颈,与轴颈相配的零件称为轴瓦,做成整圆筒形的轴瓦称为轴套。装轴瓦的部分总称壳件,其上半部称为轴承盖,下半部称为轴承座。

盖和座用螺柱联接,两者的接合面由止口或销钉定位,并可放置不同厚度的垫片以调节轴承间隙。多数轴承的接合面是水平的,也有倾斜的,以适应载荷方向接近垂直于接合面的要求。

为便于润滑油进入摩擦面之间,轴承盖上开有注油孔,轴瓦上有分配润滑油的轴向油槽。轴承盖和座大多用铸铁制造,承受载荷大的采用铸钢或钢板焊接结构。
