一文了解:滚轮轴承的4大组成部分

2023-07-25

之前的文章,我们介绍过很多种轴承, 比如滚针轴承,比如滚动轴承,比如滚子轴承,接下来我们要重点介绍滚轮轴承

滚轮轴承外圈采用外圈壁较厚的满装圆柱滚子轴承,滚轮的外径面有圆柱形和弧形,可根据使用场合设计来与滚道面配合。利用这种外圈,滚轮可以直接在滚道上滚动,并可以承受较重负荷和冲击负荷。

滚轮轴承由主滚轮、侧滚轮、轴头和盖板组成,我们分别来看:

1、主滚轮

主滚轮是一套复合滚轮当中最主要的承载体,主要承受垂直方向的载荷和冲击负荷,具有很强的耐冲击性、耐磨性及抗腐蚀性。由于主滚轮为满装滚子轴承,亦可作为单向轴承单独使用。

2、侧滚轮

侧滚轮为一套复合滚轮当中第二承载体,主要承受水平方向载荷,同样具有很强的耐冲击性、耐磨性及抗腐蚀性。侧滚轮为无内圈满滚针设计,由一根芯轴代替内圈和轴头衔接承载。

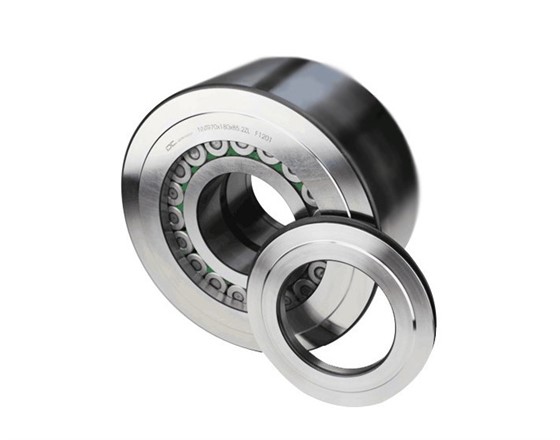

非标滚轮轴承

3、轴头

轴头是作为复合滚轮和机器设备连接的部分,通常轴头头部设计为倒角,方便安装,可直接将轴头接焊接在设备上,也可将轴头焊接在带有圆孔的连接板上再将连接板和设备组装。

4、盖板

盖板的作用是将安装在轴头内部的侧滚轮、轴头外部的主滚轮用螺母及螺纹胶在轴头尾部固定在一起的重要组成部分。
