百科:滚动轴承游隙之径向游隙的选择与计算

2023-07-18

纸机各辊子上广泛使用锥孔球面滚子轴承。锥孔轴承径向游隙的大小取决于紧定衬套或退卸套与轴承内圈和轴之间配合的松紧程度,若轴承直接安装在带有锥面的轴头上,径向游隙的大小即取决于轴承内孔与轴配合的松紧。锥孔轴承通常采用过盈配合装配到轴上,过盈量的大小则用径向游隙减少量或轴承内圈在轴上的轴向位移量来衡量,配台太松或太紧都不利于轴承的正常使用。

为保证锥孔球面滚子轴承能在正确的径向工作游隙下使用,安装前要测量其安装前后的游隙。一般可用塞尺测量滚子与内圈或外圈的间隙,只有轴承较小或空间狭窄的情况下,才用轴向移动量来测量轴承与轴的配合程度。

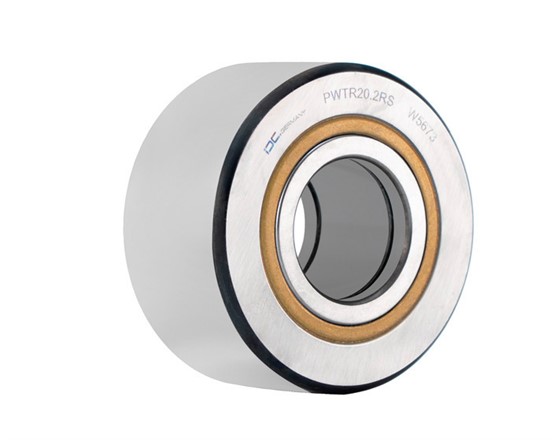

支撑滚轮轴承NUTR PWTR NNTR系列

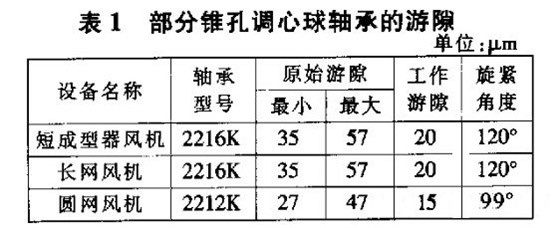

锥孔自动调心球轴承的内部径向游隙较锥孔球面滚子轴承小,因此安装和使用时更要注意。部分风机使用的这种轴承是用紧定套固定在轴上的,若安装时游隙掌握不好,会造成轴承在短时间内损坏。安装轴承时,可用旋紧角或轴向位移来衡量轴承与轴的配合程度。将轴承套在紧定套上,并保证其内孔与紧定套在整个圆周上都接触,将背母旋紧至规定角度,轴承就会压紧在紧定套的锥面上,安装后应再检查轴承游隙。表1列出两种锥孔自动调心球轴承的径向原始游隙和工作游隙。

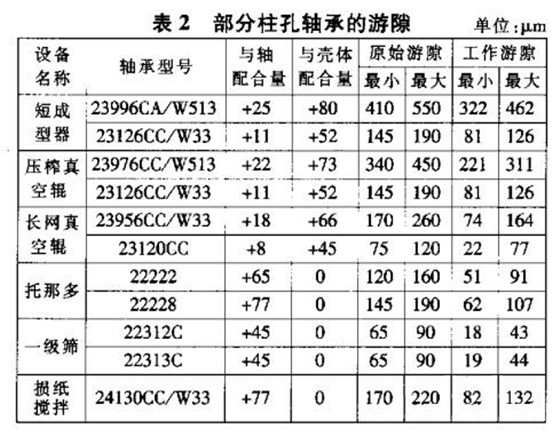

根据设备的负荷情况选定适当游隙系列后,柱孔滚子轴承就不能再调整了,因此这类轴承选择合适的游隙系列很关键。通过检查这类轴承的径向工作游隙.可掌握轴承的磨损情况,并以此为根据判断设备的运转状况。表2列出部分柱孔滚子轴承的径向原始游隙和工作游隙。
